1620钢管水压试验机500吨


产品详情
产品评论(0)

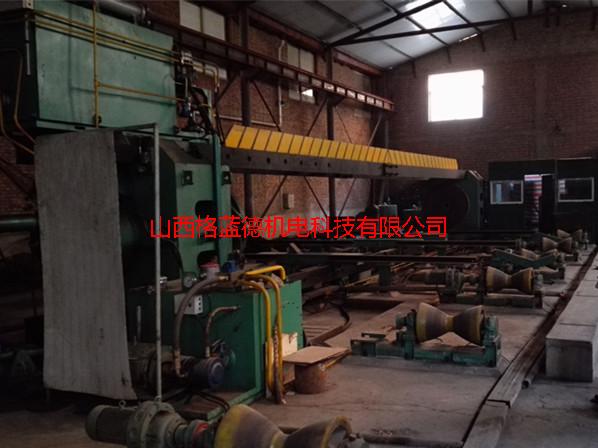

φ300~φ1620水压机

  此水压机是专门为φ300~φ1620焊管生产线配套的钢管试压设备,适用于低压流体钢管的水压静力试验。具有操作简便、投资省的特点。

5.17.1设备技术参数:

 设备形式                        四拉梁式

 生产效率                        4~10            根/小时

 最高试验压力                    100              bar

 试验能力                       500              吨

 主液压油缸缸径X行程          φ500X650       mm

 密封形式                         端面密封

 增压方式                         高压泵增压

 高压注水泵                      48L/min      一台

 低压注水泵                      200m3/h      一台

 试压介质                         水

 保压时间                         ≤5秒

 钢管直径                         φ300~φ1620        mm

 钢管长度                          6~12               m

 装机容量                         75                KW

5.17.2工艺流程:

     经平头倒棱后的定尺钢管从台架上将钢管内残存杂物冲洗干净,然后人工将钢管送入试管中心。两端试验头将钢管两端密封。由低压泵向管内充水,充满后关闭排气阀,开始增压。至设定压力后保压5~10秒,然后打开排气阀泄荷。两试验头退回,将已试钢管送走,同时将待试钢管送入试管中心开始下一循环。

5.17.3设备项目清单:

序 号

名    称

数 量

备            注

1

水压机本体

1套


2

端面密封装置

3套

300; 529;1620

3

低压供水系统

1套


4

高压增压系统

1套


5

液压系统

1套


6

电器系统

1套
