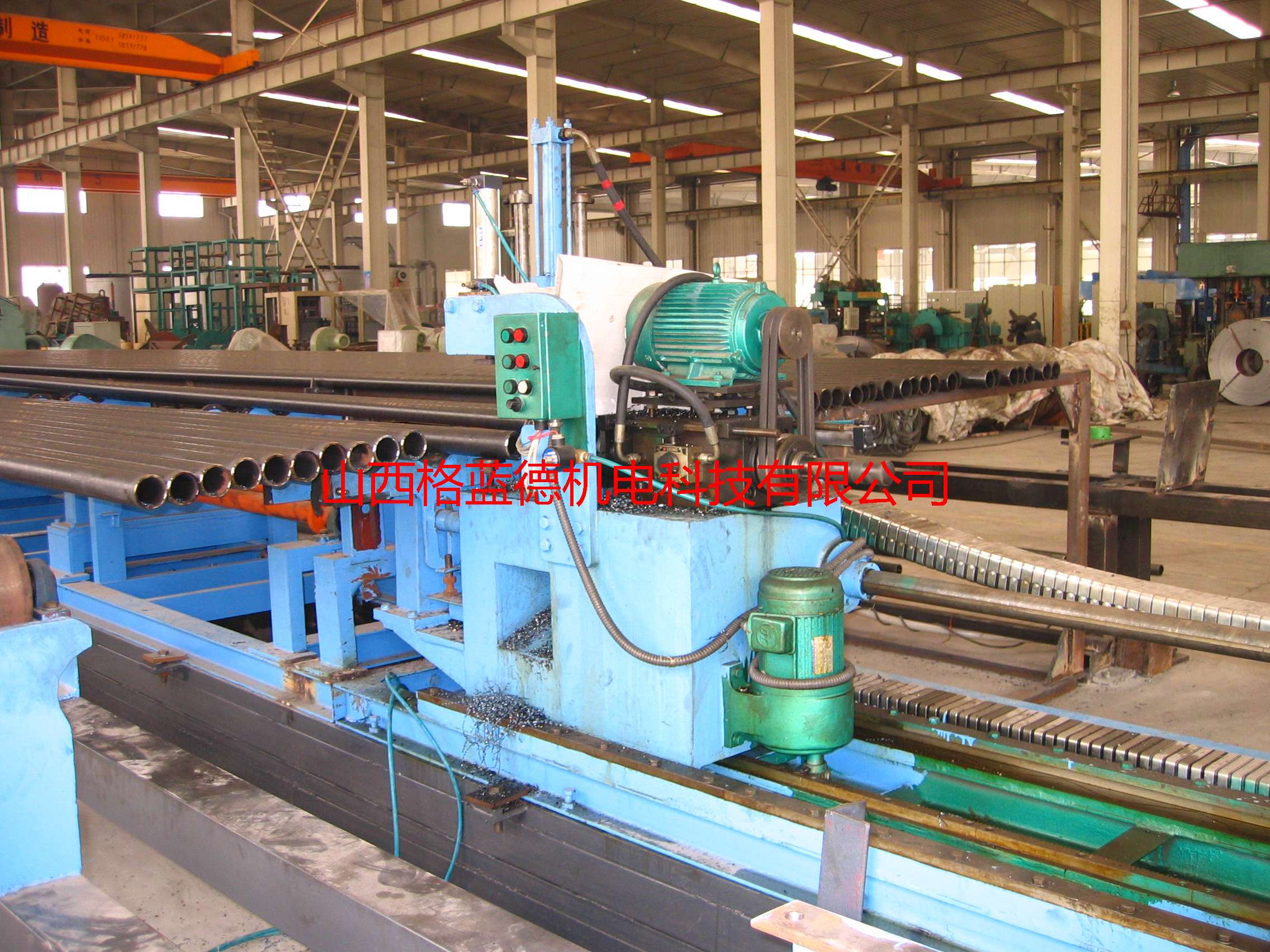

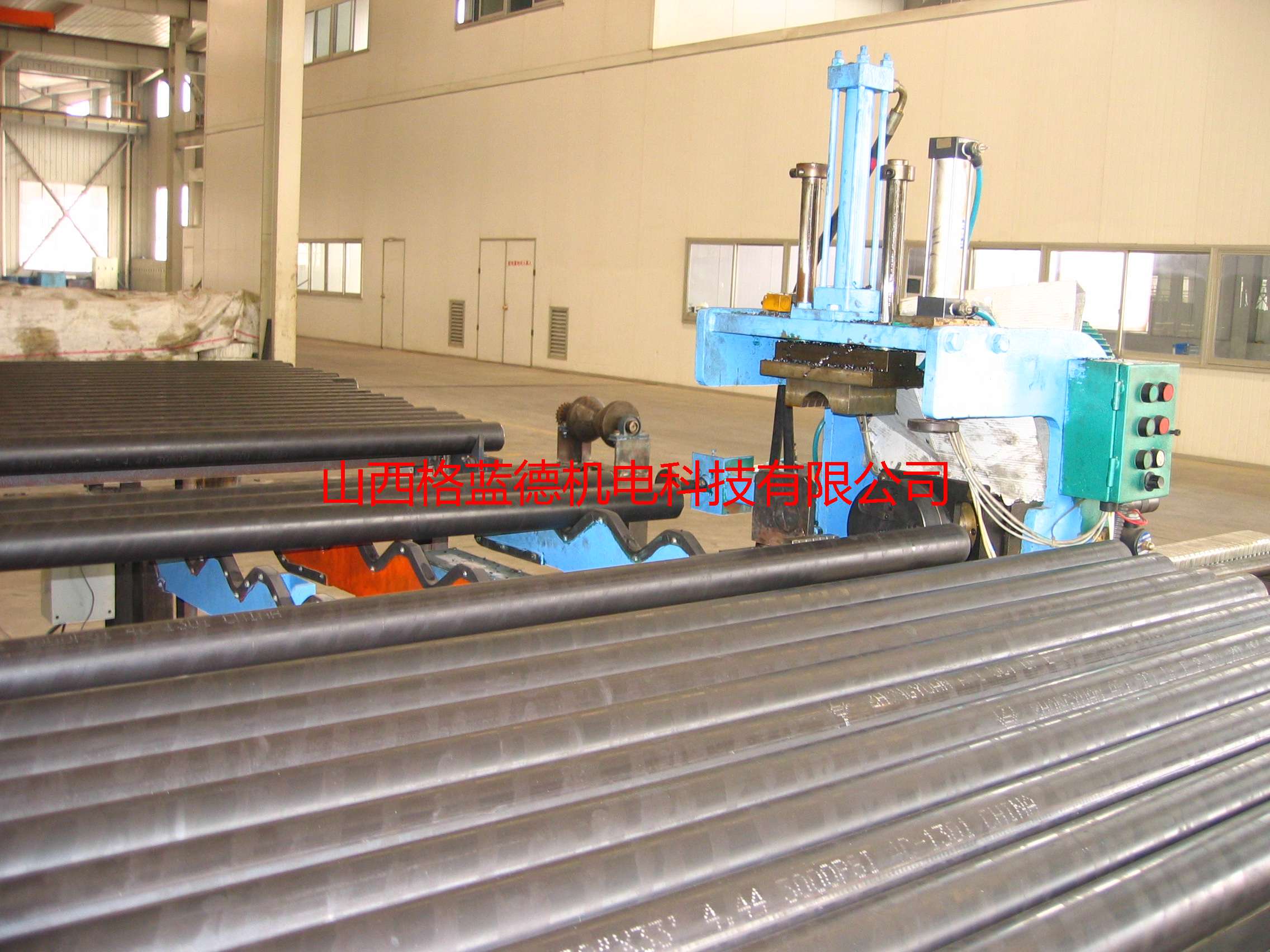

219钢管平头倒棱机

一、前言：

该设备布置在直缝钢管生产线精整部分，用于对直缝焊接钢管进行平头倒棱。

二、主要技术性能参数：

钢管直径： Ф114～Ф219 mm

壁厚：  4 ～8  mm

长度：  12  m

主电机功率： 2×22KW

平头效率:   6-8根/min

布置形式: 错头布置，单工位

进退刀方式： 伺服电机

上下料方式： 步进梁机构

刀盘旋转方式: AC 电机驱动

夹紧方式：液压夹紧

进刀量：5~30mm/min

三、工艺流程

上管→对齐→送至平头中心→夹紧→进给→平头倒棱→刀盘退出→夹紧松开→送出钢管。

四、供货范围：

倒棱机本体                      2 套

步进梁装置                      4 套

传动辊道                        6 套

被动辊道                        4套

底座                            2套

台架精整                        1套

电控系统                        1套

液压系统                        1套

夹具                            3套

夹具规格（Ф114、Ф168、Ф219、各一套）
